AVAGO 塑料光纤 HFBR-1521Z/2521Z

产品介绍该类通用构件是满足低成本应用需求的光纤连接部件,这个模组由发送器、接收器、连接器和便于电路板设计的引脚线构成,理想地解决了电压隔离/绝缘、EMI/RFI抗扰性和数据安全性等问题。发射器包含一个650nm的LED。接收器包含一个直流耦合电路,由肖特基三极管集成电路构成的数字接收IC,一个内部上拉电阻。防护罩被整合到接收IC上,起到局部抗干扰的作用。为使用直径 1毫米的塑料光纤,模块内部光学系统进行了优化。通用连接规范合并了所有连接器接口,减小了网络的插入损耗,因此在光学应用连接中比较简单。产品实拍图应用领域1、工业自动化控制总线系统2、工业机器人智能系统和伺服系统3、通信交换系统4、数字...
产品介绍
产品介绍

该类通用构件是满足低成本应用需求的光纤连接部件,这个模组由发送器、接收器、连接器和便于电路板设计的引脚线构成,理想地解决了电压隔离/绝缘、EMI/RFI抗扰性和数据安全性等问题。发射器包含一个650nm的LED。接收器包含一个直流耦合电路,由肖特基三极管集成电路构成的数字接收IC,一个内部上拉电阻。防护罩被整合到接收IC上,起到局部抗干扰的作用。为使用直径 1毫米的塑料光纤,模块内部光学系统进行了优化。通用连接规范合并了所有连接器接口,减小了网络的插入损耗,因此在光学应用连接中比较简单。

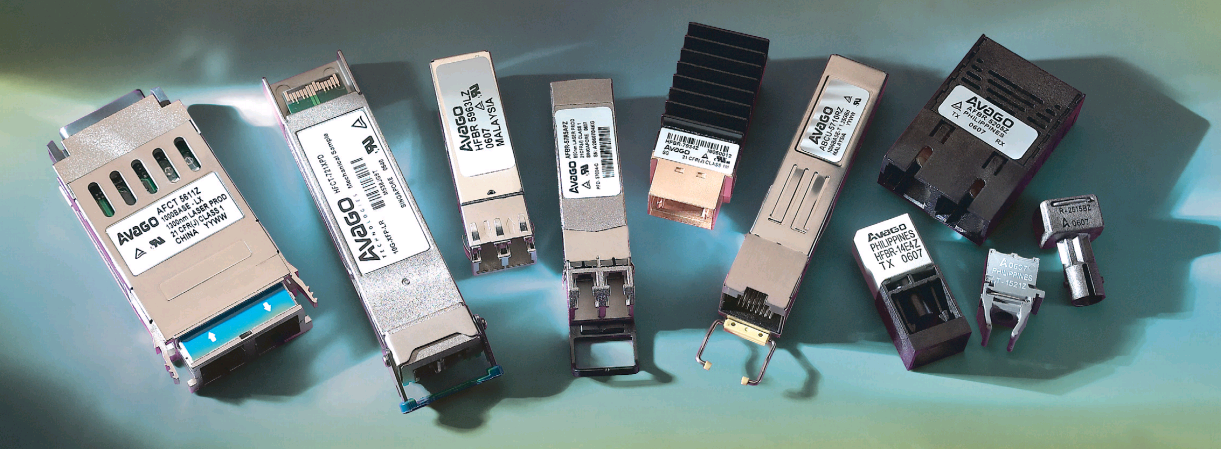

产品实拍图
应用领域

1、 工业自动化控制总线系统

2、 工业机器人智能系统和伺服系统

3、 通信交换系统

4、 数字多媒体系统

5、 医疗传感系统

6、 电力系统等

产品特点

1、 传输带宽大、抗电磁干扰、柔韧性好、耐震动,信号传输稳定可靠

2、 耐高温和低温(-40到85摄氏度)

3、 容易安装连接,不需保养维修

4、 符合安捷伦通用连接系统标准

5、 符合国际标准(EIA/TIA 569, CENELEC EN 50174-2)

6、 符合Profibus , Interbus, ControlNet 和SERCOS标准

应用范围及参数

参数

单位

数值

纤芯直径

dBm

5 (IFdc = 60 mA)

正向电压VF

--

PMMA(聚甲基丙烯酸甲酯)

成品直径

mm可选 Φ2.2mm-10.0mm

输出电流高

μA
5

传输波长

--650nm

衰减

dB/km<180

输出电压底

V0.4

数值孔径

NA0.5

插拔次数

--2000次

接头损耗

dB
<0.5

工作温度

-40℃-+85℃;相对湿度:≤95%

振动试验

1.0dB(5~50Hz,1.5mm振幅)

符合标准

---
ROHS、REACH、加州65、UL认证

拉力测试

KG≥5KG


技术服务

深圳市飞速光科技有限公司可根据客户提供样品、图纸等技术规格要求,研发、设计、加工生产各种塑料光纤跳线、光纤工业控制跳线、光连接器、光模块、光网络设备等
